REFLEX Ciśnieniowe naczynie przeponowe do układów grzewczych i chłodniczych 140L 8211400

SPECYFIKACJA:

• pojemność 140L
• do instalacji grzewczych i systemów chłodniczych
• przyłącza gwintowane
• naczynie jest stojące na przyspawanych nogach
• membrana niewymienna, zgodna z normą PN-EN 13831
• dopuszczalna temperatura pracy membrany 70°C
• dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowych 2014/68/UE
• dopuszczalna temperatura pracy naczynia 120°C
• trwała lakierowana powierzchnia zewnętrzna
• ciśnienie pracy: 6 bar
• ciśnienie wstępne 1,5 bar ustawione fabrycznie

CZYM SĄ NACZYNIA PRZEPONOWE?

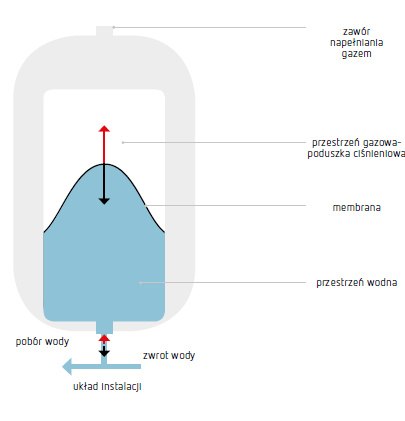

Odpowiednie ciśnienie jest podstawowym warunkiem poprawnego funkcjonowania instalacji grzewczych, solarnych i chłodniczych, jak również instalacji służącej do podwyższania ciśnienia. Stosowanie naczynia wzbiorczego ma na celu utrzymanie parametrów instalacji w określonych granicach. Ciśnieniowe naczynia przeponowe są w tej sytuacji nie tylko prostym, ale przede wszystkim zasadnym rozwiązaniem. Poza tym nie wymagają dostarczania energii. Zasada działania ciśnieniowego naczynia wzbiorczego jest bardzo prosta. W naczyniu znajduje się membrana, która oddziela przestrzeń wodną od gazowej i tym samym zapobiega przenikaniu gazu do wody. Przestrzeń wodna jest podłączona do instalacji za pomocą przyłącza.

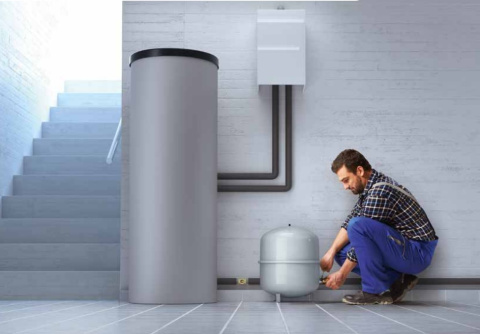

PRZYKŁAD ZASTOSOWANIA NACZYNIA WZBIORCZEGO W INSTALACJI GRZEWCZEJ:

Poduszka gazowa utrzymuje ciśnienie wody w instalacji w określonych granicach. Podczas nagrzewania ciśnienie wzrasta, w wyniku czego woda z instalacji napływa do przestrzeni wodnej. Membrana odkształca się sprężając gaz i powodując wzrost ciśnienia. Z kolei podczas ochłodzenia objętość wody w instalacji zmniejsza się i tym samym spada ciśnienie. W naczyniu wzbiorczym woda wypływa ponownie z przestrzeni wodnej do instalacji. Membrana odkształca się rozprężając gaz i powodując spadek ciśnienia.

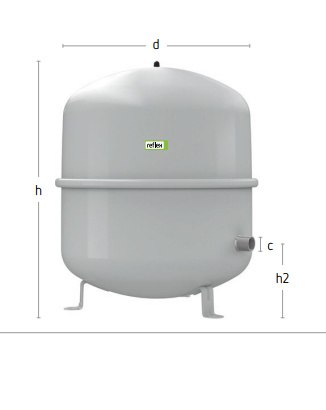

DANE TECHNICZNE:

d - 512mm

h - 890mm

h2 - 172mm

Przyłącze c - R 1”
